歐姆龍作為電子領域的知名品牌,其大功率繼電器以卓越的性能和廣泛的適用性在眾多領域發揮著關鍵作用。以下是幾種主要的歐姆龍大功率繼電器種類:

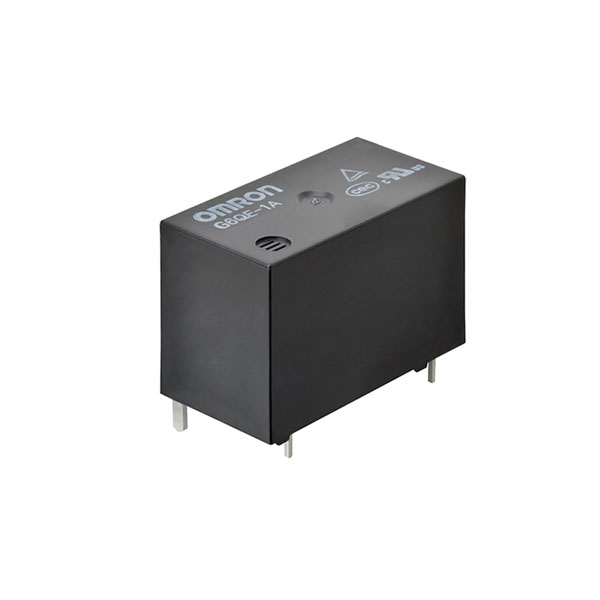

? G6QE系列
G6QE 是一款高性能的 PCB 功率繼電器。其具有尺寸小、容量大、壽命長、功耗低等優點。具體來說,它的外形尺寸僅為 30.5mm×20.5mm×16mm,在緊湊空間內易于集成和安裝。該繼電器的開關容量高達 36A,在 250VAC (高容量480V)的電壓下能夠?qū)崿F(xiàn)高電流開關操作。它還具有較高的耐電壓沖擊能力,可達 10kV。在電氣耐久性方面,可實現 30A/10 萬次、32A/5 萬次的操作。并且在施加標稱電壓 100ms 后,其功耗可降低至 12%。這些特性使 G6QE 繼電器廣泛應用于電動工具、包裝機、食品加工設備、變頻器、家用電器、空調壓縮機、FA 工業設備和機器人等領域。

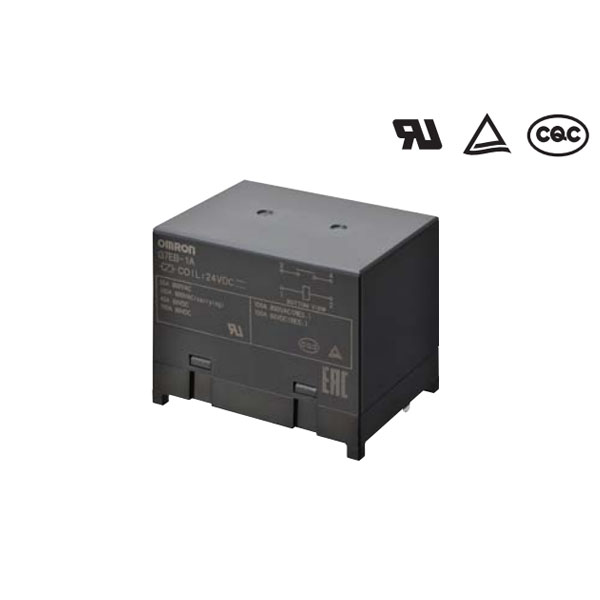

? G7EB系列
G7EB 是一款性能卓越的 PCB 功率繼電器。它具有諸多優秀特性,例如最高可承受 800VAC 的切換電壓,能在 85°C 的高溫環境下工作,擁有 10kV 的高脈沖耐受電壓、≥3.6mm 的觸點間隙以及≤5mΩ的低初始接觸電阻。其電流承載能力較強,標準型號可承載 100A 的電流,高容量型號有 120A 及 150A 的載流能力。該繼電器廣泛應用于光伏逆變器、電動汽車充電系統、不間斷電源、數據中心、高功率控制和儀器儀表等對電流和功率要求較高的場景。

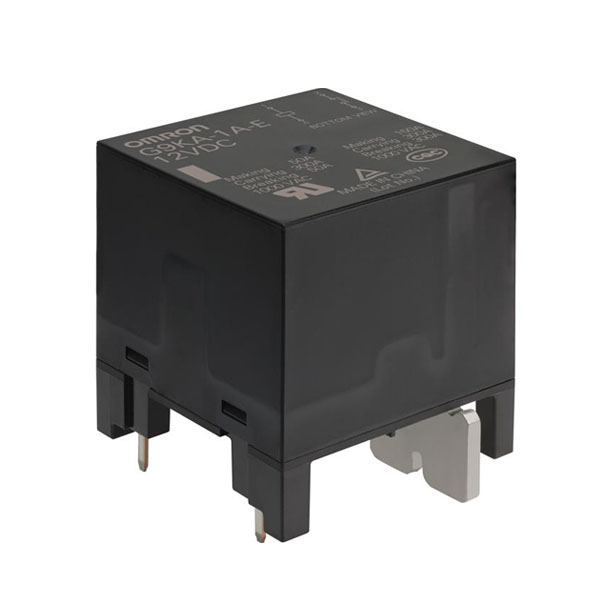

? G9KA系列
G9KA 是一款性能卓越的高容量功率繼電器。它具有小巧的外形,相比同等電流容量的接觸器尺寸更小,有助于實現設備的小型化和省空間化。其突出特點是實現了低至 0.2 毫歐的接觸電阻,能有效抑制發熱,與傳統繼電器相比,可將溫度上升抑制約 30%(260A 時)甚至約 50%(300A 時)。該繼電器的電流承載能力出色,可實現交流 800V、260A 的斷路,后續還開發出了能達到交流 1000V、300A 負載的系列產品。G9KA 內置多層安全保障機制,具備過熱保護、電流保護和短路保護等功能,保障了電力系統的安全。它適用于大型 UPS、大型工業設備、太陽能發電系統中的光伏逆變器等多種應用場景。

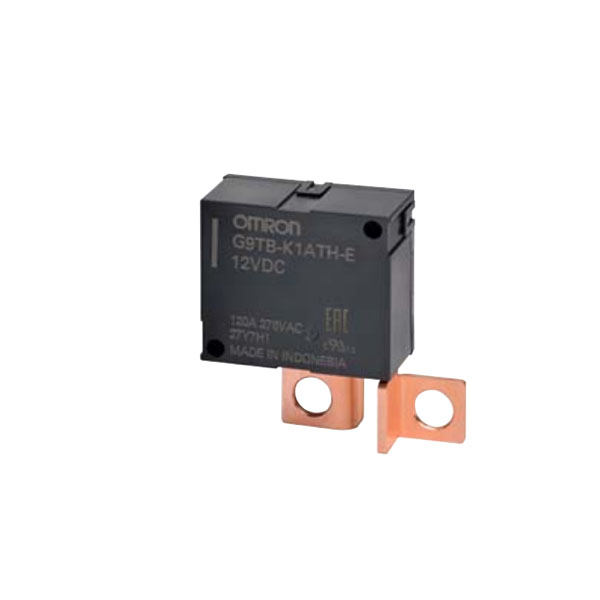

? G9TB系列
G9TB 是歐姆龍的交流功率閉鎖型繼電器。其特點包括:尺寸小巧,為 37mm×43mm×22mm,便于在多種設備中安裝;具有高磁力閉鎖力,可增強抗振性;擁有低接觸電阻。該繼電器符合 IEC62055-31 UC3 標準以及 UL508 標準。在電流承載能力方面,G9TB 能夠?qū)崿F(xiàn)高功率開關,可承載 120A 的電流,最大切換電壓為 276VAC。它適用于智能電表、光伏逆變器、電動汽車充電器等對電流承載能力要求較高且需要穩定開關的應用場景。
