安全繼電器,顧名思義就是在發生安全事故的時候能做出有規則的動作的繼電器稱之為安全繼電器,而不是不會發生安全事故的繼電器。它主要是由繼電器和電路組合而成,它具有強制導向接點結構,萬一發生接點熔結現象時也能確保安全。下面小編為大家介紹安全繼電器工作原理及安全繼電器的作用。
安全繼電器工作原理
安全繼電器一般由鐵芯、線圈、銜鐵、觸點簧片等組成的。只要在線圈兩端加上一定的電壓,線圈中就會流過一定的電流,從而產生電磁效應,銜鐵就會在電磁力吸引的作用下克服返回彈簧的拉力吸向鐵芯,從而帶動銜鐵的動觸點與靜觸點(常開觸點)吸合。當線圈斷電后,電磁的吸力也隨之消失,銜鐵就會在彈簧的反作用力返回原來的位置,使動觸點與原來的靜觸點(常閉觸點)吸合。這樣吸合、釋放,從而達到了在電路中的導通、切斷的目的。對于繼電器的“常開、常閉”觸點,可以這樣來區分:繼電器線圈未通電時處于斷開狀態的靜觸點,稱為“常開觸點”;處于接通狀態的靜觸點稱為“常閉觸點”。
繼電器主要產品技術參數
1、額定工作電壓
是指繼電器正常工作時線圈所需要的電壓。根據繼電器的型號不同,可以是交流電壓,也可以是直流電壓。
2、直流電阻(線圈阻抗)
是指繼電器中線圈的直流電阻,可以通過萬能表測量。
3、吸合電流
是指繼電器能夠產生吸合動作的最小電流。在正常使用時,給定的電流必須略大于吸合電流,這樣繼電器才能穩定地工作。而對于線圈所加的工作電壓,一般不要超過額定工作電壓的1.5倍,否則會產生較大的電流而把線圈燒毀。
4、釋放電流
是指繼電器產生釋放動作的最大電流。當繼電器吸合狀態的電流減小到一定程度時,繼電器就會恢復到未通電的釋放狀態。這時的電流遠遠小于吸合電流。
5、觸點切換電壓和電流(觸點容量)
是指繼電器允許加載的電壓和電流。它決定了繼電器能控制電壓和電流的大小,使用時不能超過此值,否則很容易損壞繼電器的觸點。

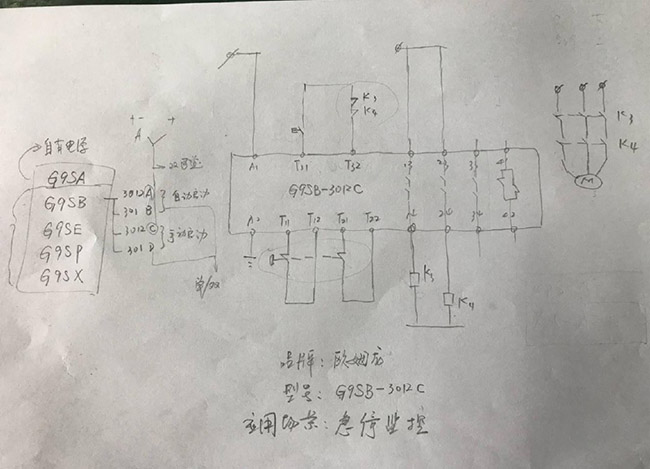

歐姆龍安全繼電器連線圖
安全繼電器的作用
1、擴大控制范圍。例如,多觸點繼電器控制信號達到某一定值時,可以按觸點組的不同形式,同時換接、開斷、接通多路電路。
2、放大。例如,靈敏型繼電器、中間繼電器等,用一個很微小的控制量,可以控制很大功率的電路。
3、綜合信號。例如,當多個控制信號按規定的形式輸入多繞組繼電器時,經過比較綜合,達到預定的控制效果。
4、自動、遙控、監測。例如,自動裝置上的繼電器與其他電器一起,可以組成程序控制線路,從而實現自動化運行。
