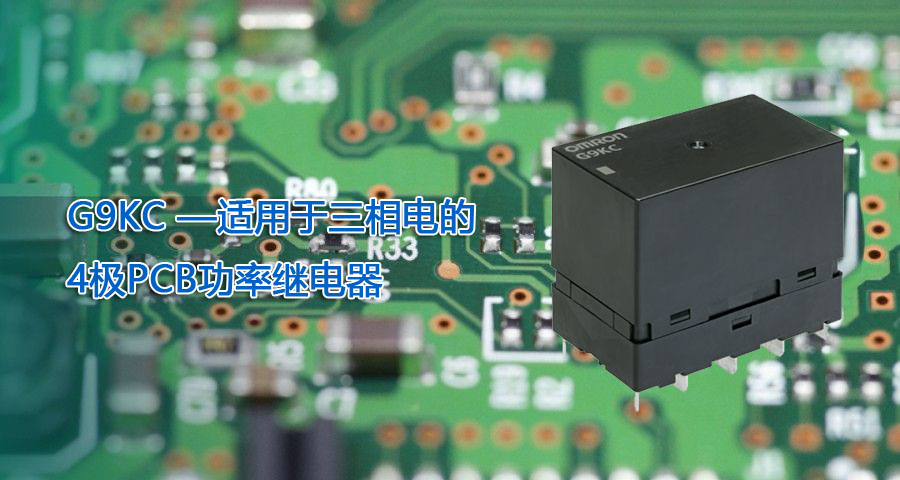

基于市場需求和技術的發展,對于繼電器小型化、高容量、長壽命的要求也越來越高;歐姆龍秉承技術優勢,不斷創新設計,推出G9KC 系列一款 4 極 PCB 功率繼電器。

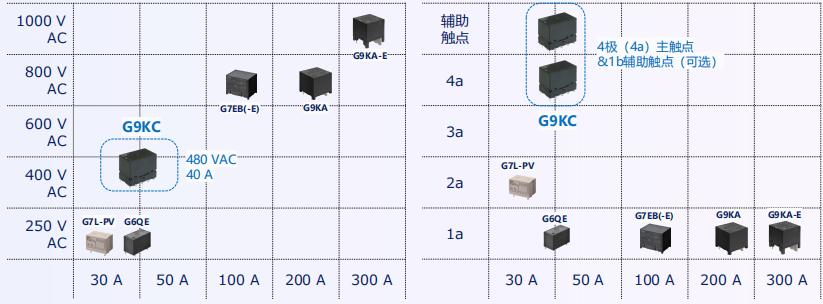

? 小型化設計:尺寸為 W35mm×L58mm×H47mm,以相對較小的尺寸實現了 4 極AC480V、 40A 的開閉能力。以相對較小的尺寸實現了較高的功率控制能力。采用機械耦合雙斷觸點設計,4 極結構意味著單個設備可以取代較大的多極接觸器和 1 極、2 極的組合,減少了設備中所需的占用空間。
? 低接觸電阻:保證初始接觸電阻小于 6mΩ,這不僅有助于減少發熱,還能提高充電效率和性能。較低的接觸電阻可以降低在大電流工作時的能量損耗,同時減少因發熱產生的各種問題。
? 高效散熱與低溫運行:該繼電器的設計旨在提高能源效率、減少散熱,其較低的工作溫度降低了充電周期達到充電電流限制閾值的可能性,有助于提高繼電器本身以及周圍組件的可靠性和使用壽命。通過保持電壓抑制線圈耗電量,在額定電壓的 35%時,約為 613mW,有助于降低設備的能耗,提高能源利用效率。
? 可選擇輔助接點:可選擇鏡像接觸結構的輔助接點,符合 IEC60947-4-1 標準,為用戶提供了更多的功能擴展和應用選擇。
? 安全可靠:接點間隔在 3.6mm 以上,保證了電路的電氣隔離和安全性。此外,該繼電器還獲得了 UL/C-UL、TUV 和 CQC 等安全標準認證機構的批準,符合多種廣泛的繼電器安全適用標準。
? 適用場景廣泛:可應用于三相交流充電樁、UPS、電網互動式以及商用和工業逆變器和轉換器等場景,為多種高功率設備的電路控制提供了可靠的解決方案。
? 便于安裝:可以安裝在印刷電路板上,有助于實現各種產品的更小、更輕的設計,滿足了現代電子設備對元件小型化、緊湊型設計的需求。
