歐姆龍繼電器是電子設備領域中重要的電路控制元件,具有多種特點和廣泛的應用場景。以下是幾種主要的歐姆龍直流大功率繼電器種類:

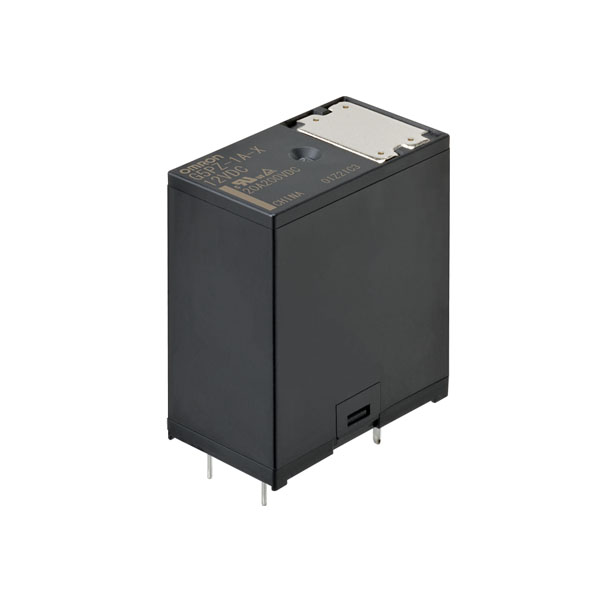

? G5PZ-X系列
G5PZ-X 是歐姆龍推出的一款性能卓越的小型 PCB 功率繼電器。它具有多方面的優勢,包括:一是高靈敏度與低功耗,線圈功耗僅 530mW,在保持電壓為 50%時功耗可降至約 133mW;二是具備雙向開閉功能,可實現 200VDC、20A 的雙向電流通斷,兩個產品單元串聯連接后可達到 400VDC、20A 或 450VDC、16A 的雙向開閉;三是緊湊小巧,寬度為 15.2mm,節省電路板空間,便于安裝和維護;四是高絕緣性與高耐久性,線圈和接點間的絕緣距離在 5.5mm 以上,耐沖擊電壓達 10kV,機械壽命達 200 萬次以上。該繼電器適用于多種領域,如家電、辦公自動化設備、能源存儲系統等。

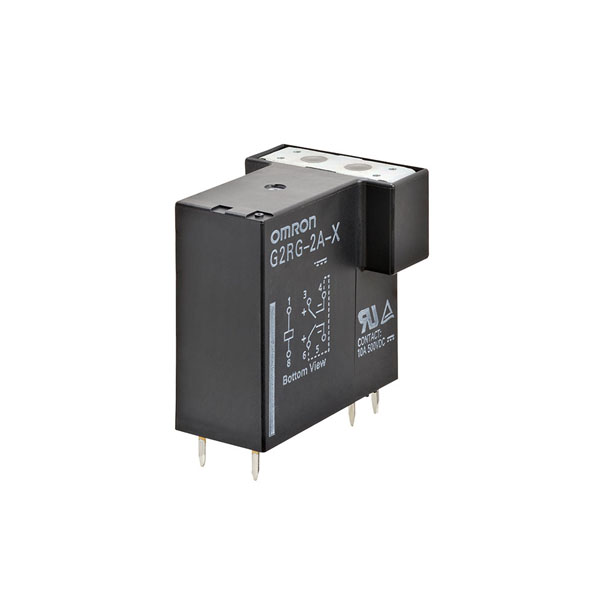

? G2RG-X系列
歐姆龍 G2RG-X 是一款小型高電壓直流功率繼電器。其特點顯著,在緊湊的體型下(尺寸為 13.5 mm x 29 mm x 26.5 mm)實現了較高的性能。該繼電器在 1a 接點 1.5mm 的 2 極串聯布線時,可實現 DC500V、10A 的直流高電壓開閉。它的接點間隔在 2 極串聯接線時為 3.0mm,線圈接點間的絕緣距離在 8mm 以上,耐沖擊電壓達 10kV,具有較高的絕緣性。G2RG-X 通過了 UL、TüV 認證,適用于如光伏儲能逆變器、電動汽車充電器、能源存儲系統、逆變器、不間斷電源等多種應用場景。

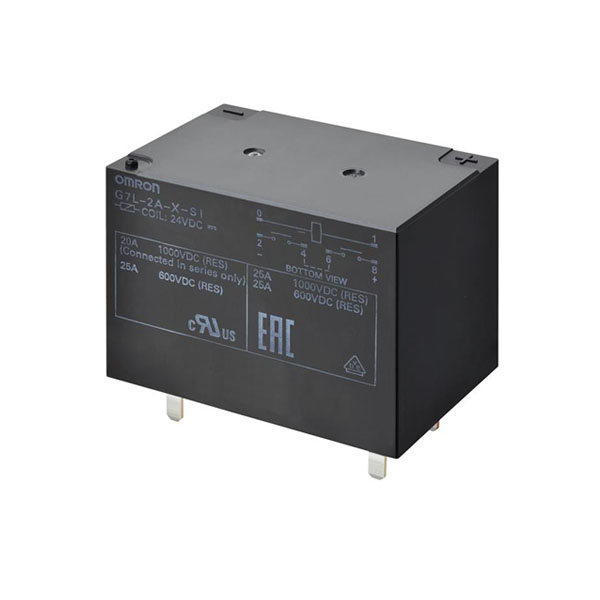

? G7L-X系列
G7L-X 是歐姆龍的一款緊湊型 PCB 功率繼電器。其特點包括能夠?qū)崿F(xiàn)高容量的直流斷路和開關,兩極采用串聯接線方式,可安全地斷開或開關 600V 至 1000V 的直流電壓。該繼電器符合太陽能逆變器安全標準(UL 和 EN)。它還具有低且穩定的接觸電阻(初始值最大為 10mΩ),可抑制發熱。線圈功耗較低,在 50%降低的線圈電壓下功耗約為 600mW。其外形尺寸為 52.5mm×35.5mm×41.0mm。在電流承載能力方面,G7L-X 有 20A 或 25A 兩種最大開關電流的型號。其應用場景廣泛,適用于能源存儲系統、電動汽車充電器、功率調節系統、不間斷電源以及其他相關的逆變器產品等。

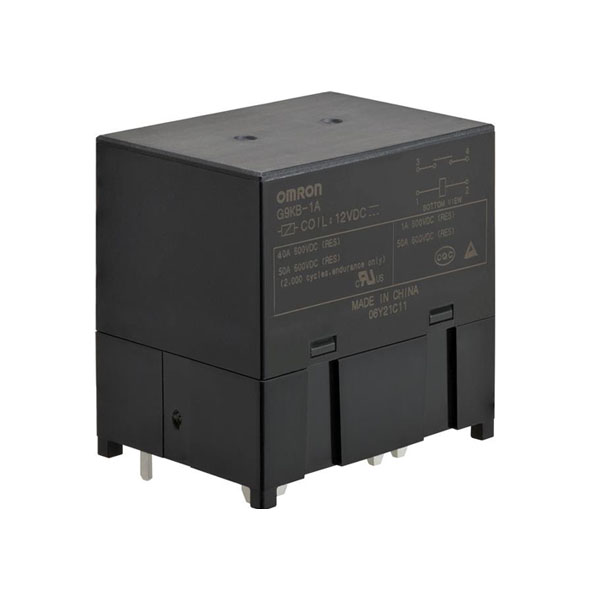

? G9KB系列
歐姆龍 G9KB 是一款性能卓越的 PCB 功率繼電器。它具有以下特點:一是可實現 DC600V、50A (DC800V、100A大容量型)的雙向開閉;二是使用環境溫度最高可達 85°C,適應較為惡劣的工作環境;三是接點間距在 3.6mm 以上,保證了使用的安全性;四是實現了初始 5mΩ 以下的低接觸電阻,減少了能量損耗和發熱。該繼電器已取得 ESS 開關元件所要求的 UL60947-4-1、EN61810-10 認證。其高容量的特性使 G9KB 成為儲能系統、電源調節、電動汽車充電等應用的理想選擇。
